Deskrizzjoni

Parametri tekniċi

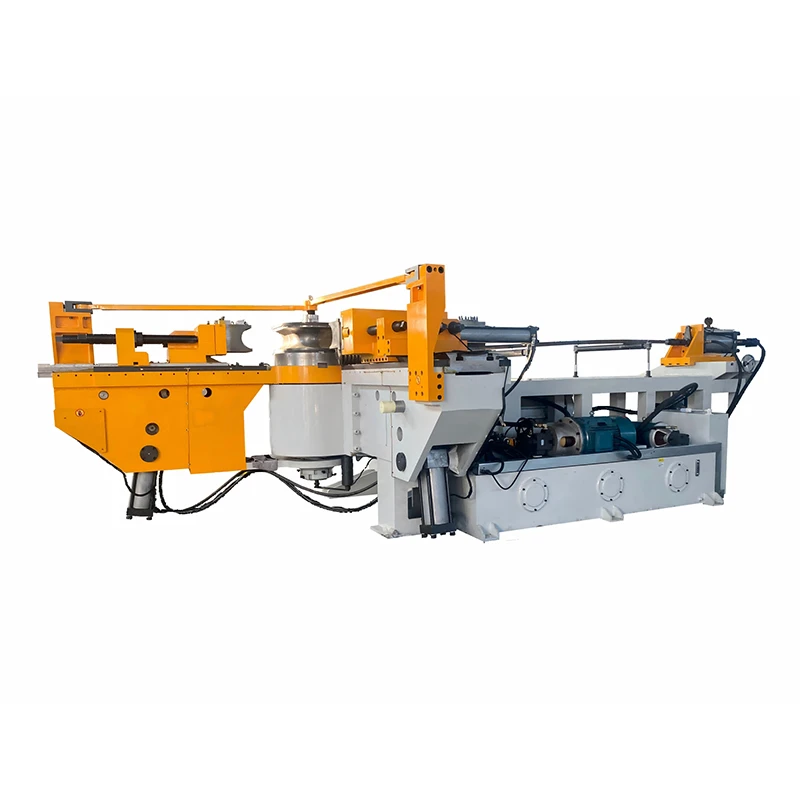

Il-bender tal-pajp tal-ħajt tqil joffri alternattiva ekonomikament interessanti għall-magni CNC tagħna. Pereżempju, huma perfetti għall-manifattura ta 'liwjiet singoli u serje iżgħar għall-użu fil-bini tal-vapuri, l-industrija offshore u l-kostruzzjoni tal-pjanti. Huma kosteffikaċi mingħajr ma jikkompromettu fuq il-kwalità jew il-prestazzjoni. Mgħammra b'għodod speċjali, dawn il-magni jistgħu jintużaw biex jitgħawġu kemm tubi b'ħitan irqaq kif ukoll b'ħitan ħoxnin biex jissodisfaw ir-rekwiżiti tiegħek. Il-magni huma kkontrollati faċilment u intuwittivament permezz ta 'touch screen sabiex il-korrezzjonijiet tal-angolu tal-liwja jistgħu jiġu implimentati direttament.

Bħall-magni CNC kompletament awtomatiċi tagħna, il-bender tal-pajp tal-ħajt tqil huwa bbażat fuq magni bażiċi estremament stabbli b'livell għoli ħafna ta 'riġidità. Dan jippermettilhom jifilħu l-forzi massimi tal-liwi u jiżguraw riżervi suffiċjenti. Tista 'għalhekk tkun ċert mill-affidabbiltà sostenibbli u r-riżultati tal-liwi tal-ewwel klassi.

● Moviment idrawliku kompletament fuq morsa die, pressjoni die u mandre.

● Forma tal-pajp disponibbli: tond, kwadru, rettangolu, ovali, bar solidu, profili oħra

● Materjal tal-pajp disponibbli: azzar, stainless, aluminju, ram tar-ram u l-bqija.

● Mgħammra bil-kodifikatur tal-Ġappun Omron jiżgura l-eżattezza u l-istabbiltà tal-liwi.

Il-partijiet kollha tal-ipproċessar tal-azzar it-trattament tas-sħana, it-tneħħija tal-istress. Agħmel li l-magna tista 'tuża żmien twil mingħajr deformazzjoni. Uża biss komponenti ta 'kwalità popolari famuża fid-dinja fil-produzzjoni tal-magna tal-liwi tal-pajpijiet tagħna: il-Ġappun Mitsubishi Servo, idrawliku tal-Ġermanja Rexroth, Franza Elettrika Schneider, Siġill Ring tal-Ġappun NOK, Kontrollur CNC Siemens jew il-Ġappun Mitsuishi u l-bqija.

It-tags Popolari: Bender tal-pajp tal-ħajt tqil, kina manifatturi tal-bender tal-ħajt tal-ħajt tqil, fornituri, fabbrika

Parametri Tekniċi

Parametri Tekniċi tal-NC
Mudell	Unità	Għall-finijiet ta' dan ir-Regolament, il-Kummissjoni għandha tadotta atti delegat	Għall-finijiet ta' dan ir-Regolament, il-Kummissjoni għandha tadotta atti delegat	Magni tal-ħadid jew tal-azzar	Għall-finijiet ta' dan ir-Regolament, l-Istati Membri għandhom jiżguraw li l	Għall-finijiet ta' dan ir-Regolament, l-Istati Membri għandhom jiżguraw li l	Għall-finijiet ta' dan ir-Regolament, il-Kummissjoni għandha tadotta atti delegati skont l	Għall-finijiet ta' dan ir-Regolament, il-Kummissjoni għandha tadotta atti delegati skont l	Għall-finijiet ta' dan ir-Regolament, il-Kummissjoni għandha tadotta atti delegati skont l	Għall-finijiet ta' dan ir-Regolament, il-Kummissjoni għandha tadotta atti delegati skont l	Għall-finijiet ta' dan ir-Regolament, l-Istati Membri għandhom jiżguraw li l-awtoritajiet kompetenti
Kapaċità massima tal-liwi	mm	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Tubu tond / tubu tal-istainless steel	mm	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Tubu kwadru / metall	Mm	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Raġġ tal-liwi	Mm	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Firxa tar-raġġ tal-liwi / tubu kwadru	Mm	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Firxa ta 'l-angolu tal-liwi	grad	190	190	190	190	190	190	190	190	190	190
Distanza effettiva massima	Mm	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Għoli tal-Workbench (Ċentru tal-moffa sal-għoli tal-art)	Mm	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Għoli tal-linja taċ-ċentru tal-moffa	Mm	28	40	50	55	65	80	90	120	165	185
Liwi [DOB] Veloċità	deg / sek	120	120	110	110	75	75	70	38	38	28
Liwi (DOB\|Scuracy	grad	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.1	±0.40
Mutur svstem hvdraulic	KW	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Wisa 'tal-magna	Mm	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Wisa 'tal-magna	Mm	1300	1300	1400	1400	1500	2100	2100	2300	2300	2700
Tul tal-magna	Mm	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Piż tal-magna	Kg	850	1600	2800	3000	6200	8200	11000	22000	33000	55000

* Mudelli mhux standard huma personalizzati skont ir-rekwiżiti tal-klijent

* Id-dejta hija għal referenza biss, u l-parametri tekniċi finali għandhom ikunu soġġetti għall-Ftehim Tekniku
