Magna tal-liwi tal-pajp tal-ħadid

Il-kapaċitajiet kumplessi tal-magni saru pjuttost importanti fit-teknoloġija moderna. Nippruvaw nagħtu l-flessibilità lill-klijenti tagħna bil-prestazzjoni tal-magna tal-metall tal-metall tal-metall tagħna. Bl-għajnuna tal-prestazzjoni tas-softwer ta 'teknoloġija għolja u d-disinn tal-kostruzzjoni avvanzat tal-magna fuq liwi materja prima differenti.

Ibgħat l-inkjesta

Deskrizzjoni

Parametri tekniċi

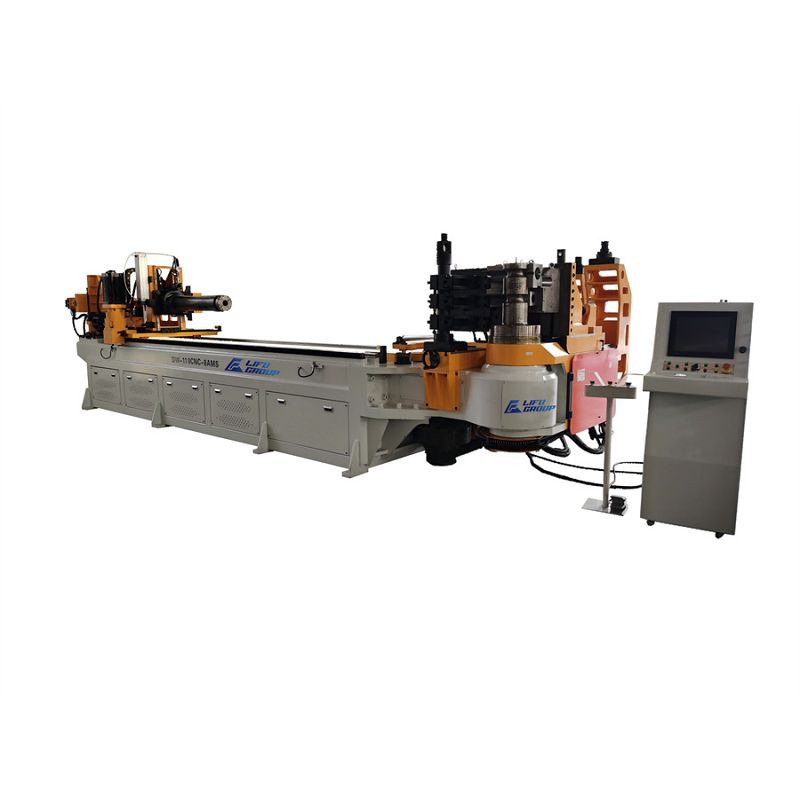

Magna tal-liwi tal-pajpijiet tal-ħadid hija bender idrawliku kompletament awtomatiku kkontrollat PLC, li jista 'awtomatikament jgħawweġ, jitma' awtomatikament, u jdawwar awtomatikament il-pajp. It-tmigħ u r-rotazzjoni u l-liwi tliet assi huma kkontrollati minn servo muturi u servo drives.

Materjali applikabbli: pajpijiet tal-azzar, pajpijiet tal-istainless steel, pajpijiet tal-ħadid, pajpijiet tal-aluminju, pajpijiet tar-ram, pajpijiet tat-titanju, pajpijiet galvanizzati, eċċ.

Mhux obbligatorju:
* Liwja 1. 0 raġġ xD, jew raġġ aktar strett
* Sistema ta 'lubrikazzjoni tal-mandrel awtomatiku
* Sistema ta 'tkessiħ tal-fann / ilma / żejt
* Tagħbija u Ħatt ta 'Robot
* Kontrollur tal-Windows XP
* PC tal-Industrija (Tubu 3D li juri, funzjoni tal-immaġni tal-mera u immaġni lura)
* Simulazzjoni tal-liwi 3D, tista 'taqra fajls CAD
* Qabbad tliet Koordinati Strument tal-Kejl
* Kutra sikura / apparat ta 'allarm infra-aħmar
* Qoxra tas-sigurtà

Meta nipproduċu l-magna tal-liwi tal-pajpijiet tagħna, nużaw biss komponenti ta 'kwalità għolja ta' fama dinjija, inklużi sistemi servo Mitsubishi mill-Ġappun, Sistemi idrawliċi Rexroth mill-Ġermanja, Schneider Komponenti Elettriċi minn Franza, ċrieki li jissiġillaw NOK mill-Ġappun, u kontrolluri CNC mill-Siemens jew Mitsubishi mill-Ġappun.

It-tags Popolari: Magna tal-liwi tal-pajpijiet tal-ħadid, manifatturi tal-magna tal-liwi tal-pajpijiet tal-ħadid taċ-Ċina, fornituri, fabbrika

Parametri Tekniċi

Mudell	DW18CNC	DW25CNC	DW38CNC	DW50CNC	DW65CNC	DW75CNC	DW90CNC	DW115CNC	DW130CNC	DW168CNC	DW219CNC
	-3A-1S	-3A-1S	-2A-1S	-2A-1S	-2A-1S	-2A-1S	-2A-1S	-2A-1S	-2A-1S	-2A-1S	-2A-1S
	-4A-3S	-4A-3S	-3A-1S	-3A-1S	-3A-1S	-3A-1S	-3A-1S	-3A-1S	-3A-1S	-3A-1S
	-5A-2S	-5A-2S	-4A-2S	-4A-2S	-4A-3S	-4A-3S	-4A-3S	-4A-2S	-4A-2S	-4A-2S
	-5A-3S	-5A-3S	-5A-3S	-5A-2S	-5A-2S	-5A-2S	-5A-2S	-5A-2S
				-5A-3S	-5A-3S	-5A-3S	-5A-3S	5A-3S
Bendingcapacity	Ø18x2mm	Ø25x1.6mm	Ø38x2mm	Ø50x3mm	Ø63x3mm	Ø75x4mm	Ø89x6mm	Ø100x8mm	Ø130x12mm	Ø168x14mm	Ø219x16mm
Firxa ta 'raġġ tal-liwi	5-80 mm	5-100 mm	15-190 mm	15-260 mm	15-270 mm	30-300 mm	30-350 mm	40-400 mm	50-500 mm	50-550 mm	80-700 mm
Max.Bending Degree	190 grad	190 grad	190 grad	190 grad	190 grad	190 grad	190 grad	190 grad	190 grad	190 grad	190 grad
Tul Mandrel (Customized 6000mm jew aktar)	1500mm	2200mm	2500mm	2800mm	3000mm	3200mm	3200mm	3500mm	4300mm	4500mm	6000mm
Eżattezza tal-liwi	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad
Eżattezza li ddur	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad	± 0. 1 grad
Preċiżjoni tal-għalf	± 0. 1mm	± 0. 1mm	± 0. 1mm	± 0. 1mm	± 0. 1mm	± 0. 1mm	± 0. 1mm	± 0. 1mm	± 0. 1mm	± 0. 1mm	± 0. 1mm

* Mudelli mhux standard huma personalizzati skont ir-rekwiżiti tal-klijent

* Id-dejta hija għal referenza biss, u l-parametri tekniċi finali għandhom ikunu soġġetti għall-Ftehim Tekniku
