Deskrizzjoni

Parametri tekniċi

Magna tal-bender tal-pajpijiet tal-egżost tal-karozzi se tagħti riżultati perfetti u aktar flessibbli fuq riżultati kumplessi tal-liwi tal-pajpijiet tal-egżost. Magna tal-bender tal-pajp tal-egżost tal-karozzi tista 'tkun ta' għajnuna wkoll radi ikbar fuq il-pajpijiet tal-egżost li jaħdmu bil-funzjoni tat-tidwir. Aktar flessibilità fuq id-disinn tal-liwi tal-egżost bil-magna tal-liwi tal-pajpijiet tal-egżost tal-karozzi. Kapaċi tgħawweġ tubi tal-istainless steel sa 150mm, din il-magna pendenti malajr saret waħda mill-prodotti ewlenin tagħna u l-għażla tal-aktar manifatturi importanti tal-egżost tal-vettura heavy-duty madwar id-dinja. Id-disinn innovattiv tagħna huwa kompatt iżda robust, u l-integrità tal-istruttura tnaqqas għall-minimu ta 'kwalunkwe diflessjoni, anke fl-impjiegi l-iktar impenjattivi.

■ LT huwa kkontrollat b'mod preċiż minn 5- 13 mutur servo tal-assi.

■ Jista 'jirrealizza l-funzjoni tal-liwi tax-xellug u tal-lemin

■ Jista 'jirrealizza raġġ kbir jew prodott spirali liwi u liwi.

■ Is-sistema tal-kompjuter industrijali għandha l-funzjoni ta 'spezzjoni ta' interferenza 3D.

■ Jista 'jgħaqqad robots u strumenti ta' kejl tridimensjonali.

* Il-komponenti elettriċi kollha tal-magna awtomatika tal-liwi tal-pajpijiet tagħna jinxtraw minn marki ta 'fama dinjija, il-kabinett jikkonforma ma' IP65.

* Konformi CE u UL Standard

Mhux obbligatorju:
* Liwja 1. 0 raġġ xD, jew raġġ aktar strett
* Sistema ta 'lubrikazzjoni tal-mandrel awtomatiku
* Sistema ta 'tkessiħ tal-fann / ilma / żejt
* Tagħbija u Ħatt ta 'Robot
* Kontrollur tal-Windows XP
* PC tal-Industrija (Tubu 3D li juri, funzjoni tal-immaġni tal-mera u immaġni lura)
* Simulazzjoni tal-liwi 3D, tista 'taqra fajls CAD
* Qabbad tliet Koordinati Strument tal-Kejl
* Kutra sikura / apparat ta 'allarm infra-aħmar
* Qoxra tas-sigurtà

Kapaċità tal-bender tal-pajp tal-egżost tal-karozzi minn 3mm od -273 mmo.d.
* Kwalità għolja
* Raġġ strett liwjiet
* Liwjiet tal-ħajt irqiq
* Partijiet li jeħtieġu tolleranzi stretti
* Ripetibilità
* Kapaċità għal forom ta 'tubi kumplessi

Rimarki:

1.Daw it-titjib kontinwu fid-disinn, l-ispeċifikazzjonijiet ta 'hawn fuq huma soġġetti għal tibdil mingħajr avviż.

2. Jekk jogħġbok ikkuntattja l-bejgħ biex nirrakkomandalek il-mudell adattat bl-aħħar dettall tal-ispeċifikazzjoni

It-tags Popolari: Pipe tal-egżost tal-karozzi Bender, Ċina tal-karozzi tal-egżost tal-manifatturi tal-bender, fornituri, fabbrika

Parametri Tekniċi

Parametri Tekniċi tas-CNC
Mudell	Unità	CNC18	CNC25	CNC38	CNC50	CNC65	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219	CNC273
Kapaċità massima tal-liwi	mm	Φ18x1.6	Φ25x2.0	Φ38x1.8	Φ50x2.0	Φ65x2.5	Φ75x2.5	Φ89x2.5	Φ110x5.0	Φ130x5.0	Φ168x16.5	Φ219x16	Φ270x20
Tubu tond / tubu tal-istainless steel	mm	Φ18x0.8	Φ25x1.8	Φ38x1.2	Φ50x1.3	Φ65x1.6	Φ75x1.9	Φ89x1.5	Φ110x2.0	Φ130x2.5	Φ168x4.0	Φ219x14	Φ270x14
Tubu kwadru / metall	mm	□15x1.2	□16x2.5	□30x1.5	□40x1.8	□50x2.3	□60x2.5	□75x2.5	□90x2.0	□90x6.0	□110x6.5	□189x14	□200x14
Dijametru massimu ta 'barra għal reċiprokazzjoni (tista 'tkun personalizzata)	mm	φ10	φ25	φ38	φ50	φ65	φ70	φ70	φ90	φ114	φ114	φ129	φ129
Raġġ tal-liwi	mm	10~80	20~100	25~150	30~230	30~320	40~250	40~250	50~280	80~500	90~500	120~800	130~1000
Firxa tar-raġġ tal-liwi / tubu kwadru	mm	15~70	20~87	25~130	30~190	35~210	40~240	45~105	50~300	80~430	90~410	120~801	130~1000
Firxa ta 'l-angolu tal-liwi	grad	190	190	190	190	190	190	190	190	190	190	190	190
R1 ~ r2two-layer r massimu dfference r 1- r2	mm	20	50	50	65	75	85	85	100	130	145	170	180
Distanza effettiva massima	mm	1200	1500	3200	2200	3200	4000	4000	4000	5000	6000	1400	6000
Għoli tal-Workbench (ċentru tal-moffa sal-għoli tal-art)	mm	1100	900	1100	1100	1100	1125	1100	1250	1300	1400	1400	1400
Għoli tal-linja taċ-ċentru tal-moffa	mm	22	30	28	40	50	55	65	80	90	120	165	185
Liwi [DOB] Veloċità	deg / sek	220	220	160	105	100	75	75	75	70	38	38	28
Liwi (DOB\|Scuracy	grad	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
It-tmigħ [DBB] Veloċità	mm / sek	2000	2000	1400	1400	200~900	200~900	900	900	900	800	800	600
It-tmigħ (DBB] eżattezza	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
TUBE TRASTER\|POB) Veloċità	deg / sek	300	300	300	200	200	200	200	200	200	90	90	90
TUBE TRASTER [POB] Eżattezza	mm	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05	±0.05
Mutur svstem hvdraulic	KW	1.7	2.2	2.2	3.8	5.5	11	15	22	22	30x2	45x2+11	55x2+11
Wisa 'tal-magna	mm	900	900	900	900	1150	1500	1500	1700	2000	2200	2300	3400
Wisa 'tal-magna	mm	1250	1250	1250	1300	1400	1400	1500	2100	2100	2300	2300	2700
Tul tal-magna	mm	2600	2900	4300	4300	5800	6800	6800	7000	9000	10000	11000	11500
Piż tal-magna	kg	900	1000	2800	3200	5800	7500	7900	12000	13000	29000	38000	55000

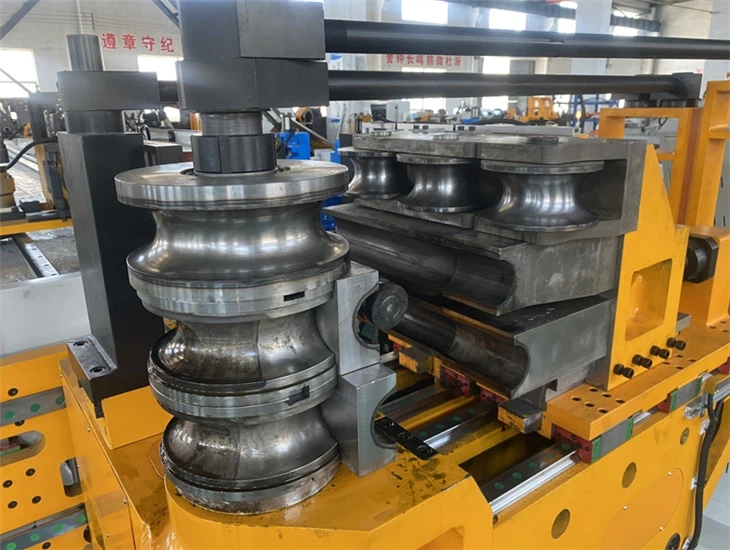

Pipe Bender tal-egżost tal-karozzi
